第一章 包装确认
第二章 产品简介
1.一体化便携工业设计
ZYD-1295系列产品采用防水、防尘、防摔、防腐蚀、防静电和耐低温、耐高温设计,满足IP65防护等级要求,能够经受多次从1.5米高度坠落到光滑水泥地面,能够抵挡从各个方向上的溅水和扬尘;电池容量大,工作时间长,保证了用户移动作业一天的需要;采用双电源模式,避免数据丢失;采用了人体工程学设计,符合用户操作习惯,减轻操作疲劳;重量仅为350g左右,体积为190(长)×75(宽)×30(厚) mm,小巧轻便,方便携带。
2.高速、大容量数据处理能力
ZYD-1295系列产品采用了SamSung Cortex-A8 1GHz处理器+512MB 内存和512MB内置FLASH的搭配,能够保证具有复杂业务逻辑的程序高速运行和快速准确地处理数据。支持容量最高32G的Micro SD/TF卡,能够满足大量业务数据存储的需求。
3.数据通讯能力灵活强大
支持GSM语音、短信息和GPRS数据通讯,支持802.11b/g的Wi-Fi无线局域网通讯,支持RS232串口通讯,支持蓝牙通讯。满足CISCO CCX2/3安全标准,完全支持CISCO AP 及安全规范,可通过远程进行数据更新。
4.Windows CE 操作系统
Windows CE具备完整的操作系统特性集和完善的开发环境,并包括了定制设备所需要的一切,例如:实时性、小内存占用、多媒体以及联网能力。有英文、简体中文、繁体中文等多种语言的操作系统供客户选择。支持Java、C++、C#等语言进行终端软件开发,免费提供全面的平台开发SDK。支持Telnet远程连接。具备支持HTML/XML浏览的Microsoft Internet Explorer 6 浏览器。
2.超长工作时间,主电池满电状态下可持续工作达八小时以上;
3.充电方便,采用USB口充电方式,无需专用的数据线,只要有USB口,即可实现随时随地充电;
4.双电源模式。在主电池电量用尽、备用电池满电状态下,能保持待机6小时,可防止意外断电而数据丢失等;
5.硬件功能模块可扩展:
1)300万像素摄像头
2) GPS定位
3) 高频/超高频RFID读写
6.内置一维扫描模块;
7.通讯模式:WIFI通讯、GPRS/3G通讯、蓝牙通讯;
8.开放式设计,提供软件接口,可自行开发应用;
9.工业级设备,可防水、防尘、防摔,可在高/低温下正常工作;
10.高速、大容量数据处理能力,采用了SamSung 1GHz处理器、512MB 内存和512MB内置FLASH,最高可支持32G的Micro SD/TF卡扩展;
11.3.5英寸彩色电阻式触摸屏;
12.支持中文手写输入。
2.快销、零售、供应链等行业
3.物流行业(包括仓储、快递、零担物运等)
4.医院、政府、移动办公、资产盘点等
以上参数仅供参考,具体型号参数以具体配置为准。
2.侧面介绍
3.主键盘介绍
1)条形码扫描键:按下条形码扫描键可扫描条形码。
2)S1键:左软键。
3)ESC键:一般做取消、退出用途。
4)数字/字母键:跟据键盘当前输入模式可输入数字或字母。
5)字母/数字切换键:可切换键盘当前输入模式。
6)键盘背光键:可打开/关闭键盘背光。
7)方向键:按键上四个三角分别为左上右下四个方向。
8)S2键:右软键。
9)回车键:一般做确认、换行用途。
10)退格键:向前删除一个字符。
11)功能键:按下松开再按下其他键,系统会认为是一个组合键。
以下是可用组合键列表:
4.背面介绍
备注:
1. 说明如有更改请留意我们最新更新数据
2. 深圳中远达保留对上述条款的最终解释权
包装清单
请于使用前先检查是否含有下列物品:序号 | 品名 | |
1 | 电源适配器1个 | |
2 | 锂电池1块 | |
3 | 数据线1条 | |
4 | ZYD-1295系列产品使用说明书1本 | |
5 | 产品保修卡1张 |
产品介绍
ZYD-1295系列产品是本公司自主研发、设计、生产的针对各行业特点打造的系列工业级手持终端。外形采用人体工程学设计,轻巧灵活、防震防摔;采用双电源模式,待机时间长;支持语音通话功能。1.一体化便携工业设计
ZYD-1295系列产品采用防水、防尘、防摔、防腐蚀、防静电和耐低温、耐高温设计,满足IP65防护等级要求,能够经受多次从1.5米高度坠落到光滑水泥地面,能够抵挡从各个方向上的溅水和扬尘;电池容量大,工作时间长,保证了用户移动作业一天的需要;采用双电源模式,避免数据丢失;采用了人体工程学设计,符合用户操作习惯,减轻操作疲劳;重量仅为350g左右,体积为190(长)×75(宽)×30(厚) mm,小巧轻便,方便携带。
2.高速、大容量数据处理能力
ZYD-1295系列产品采用了SamSung Cortex-A8 1GHz处理器+512MB 内存和512MB内置FLASH的搭配,能够保证具有复杂业务逻辑的程序高速运行和快速准确地处理数据。支持容量最高32G的Micro SD/TF卡,能够满足大量业务数据存储的需求。
3.数据通讯能力灵活强大
支持GSM语音、短信息和GPRS数据通讯,支持802.11b/g的Wi-Fi无线局域网通讯,支持RS232串口通讯,支持蓝牙通讯。满足CISCO CCX2/3安全标准,完全支持CISCO AP 及安全规范,可通过远程进行数据更新。
4.Windows CE 操作系统
Windows CE具备完整的操作系统特性集和完善的开发环境,并包括了定制设备所需要的一切,例如:实时性、小内存占用、多媒体以及联网能力。有英文、简体中文、繁体中文等多种语言的操作系统供客户选择。支持Java、C++、C#等语言进行终端软件开发,免费提供全面的平台开发SDK。支持Telnet远程连接。具备支持HTML/XML浏览的Microsoft Internet Explorer 6 浏览器。
主要特性
1.外形小巧轻便,结构坚固耐用;2.超长工作时间,主电池满电状态下可持续工作达八小时以上;
3.充电方便,采用USB口充电方式,无需专用的数据线,只要有USB口,即可实现随时随地充电;
4.双电源模式。在主电池电量用尽、备用电池满电状态下,能保持待机6小时,可防止意外断电而数据丢失等;
5.硬件功能模块可扩展:
1)300万像素摄像头
2) GPS定位
3) 高频/超高频RFID读写
6.内置一维扫描模块;
7.通讯模式:WIFI通讯、GPRS/3G通讯、蓝牙通讯;
8.开放式设计,提供软件接口,可自行开发应用;
9.工业级设备,可防水、防尘、防摔,可在高/低温下正常工作;
10.高速、大容量数据处理能力,采用了SamSung 1GHz处理器、512MB 内存和512MB内置FLASH,最高可支持32G的Micro SD/TF卡扩展;
11.3.5英寸彩色电阻式触摸屏;
12.支持中文手写输入。
适用行业
1.服装行业2.快销、零售、供应链等行业
3.物流行业(包括仓储、快递、零担物运等)
4.医院、政府、移动办公、资产盘点等
规格参数
物理规格 | 型号 | ZYD-1295 | ||
外形尺寸 |
外形最大尺寸:190mm*75mm*30mm 手柄部分:90mm*60mm*25mm |
|||
重量 | 350g(带电池) | |||
键盘 | 数字/字母键、导航键、扫描键、侧按键 | |||
输入法 | 英文、拼音、手写输入,支持软键盘 | |||
产品性能 | 操作系统 | 可选Windows CE 6.0 R3操作系统,支持多语言。 | ||
CPU | SamSung Cortex-A8 1GHz处理器 | |||
显示屏 | 3.5英寸TFT-LCD QVGA(240×320)或VGA(480×640) 彩色触控屏幕 | |||
内存 | ROM | 256MB / 512MB Nand Flash | ||
RAM | 256MB / 512MB Mobile DDR | |||
扫描参 数 |
一维激光 | 扫描速度 | 100次/秒±20次/秒 | |
可读条码 | Code 39; Codabar; Code 128; Discrete 2 of 5; IATA 2 of 5; Interleaved 2 of 5; Code 93; UPC A; UPC E0; EAN 8; EAN 13; MSI; EAN 128; UPC E1; Trioptic Code 39; Bookland EAN; Coupon Code; RSS-Limited; RSS-14; RSS-Expanded | |||
二维CMOS | 可读条码 |
1D Symbologies:UPC/EAN, Bookland EAN, UCC Coupon Code, ESSN EAN, CODE 39, CODE 128, GS1-128, ISBT 128, Trioptic Code 39, CODABAR, MSI, Interleaved 2/5, Discrete 2/5, Chinese2/5 , Korean3/5, Matrix 2/5, CODE 32,CODE 93, CODE 11, Inverse 1D, GS1 DataBar, Composite Codes 2D Symbologies:PDF417、MicroPDF417、Data Matrix, Data Matrix Inverse, MaxiCode, QR Code, Aztec, Aztec Inverse Postal Codes:U.S. Postnet, U.S. Planet, U.K. Postal, Japan Postal, Australian Postal, Netherlands KIX Code, USPS 4CB/One Code/Intelligent Mail, UPU FICS Postal |
||
数据通讯 | Wi-Fi无线局域网 | 标配,内置802.11b/g 无线通讯模块,通讯速率可达54MB/秒,满足CISCO CCX2/3安全标准,完全支持CISCO AP及安全规范。 | ||
WCDMA | 工作频段 |
UMTS2100/900 MHz UMTS1900/850 MHz GSM850/900/1800/1900 MHz |
||
数据服务 |
GSM CS: UL 9.6kbps/DL 9.6kbps GPRS/EDGE: Multi-slot Class 12, Class B WCDMA CS: UL 64kbps/DL 64kbps WCDMA PS: UL 384kbps/DL 384kbps HSDPA:DL 3.6Mbps |
|||
CDMA 2000 | 工作频段 |
CDMA2000 1x, CDMA2000 EV-DO Rev 0, CDMA2000 EV-DO Rev A Supports BC0 (800MHz band), BC1 (1900MHz band) |
||
数据服务 |
CDMA2000 1X: UL/DL: 153.6 kbps CDMA2000 1X/EVDO Rev.0: UL 153.6 kbps DL 2.4 Mbps CDMA2000 1X/EVDO Rev A: UL 1.8 Mbps DL 3.1 Mbps |
|||
扩展功能 | 摄像功能 | 300万/500万高清像素,有补光灯,自动对焦。 | ||
GPS | 支持A-GPS,48信道,定位精度小于1m,初次定位时间小于38秒。 | |||
RFID |
可定制,支持下列标准 低频:ISO11784/11785 高频:ISO15693、ISO14443A/B、SRI513/SRI4K 超高频:ISO180006B(EPC C1 Gen2)、ISO18000-6C |
|||
蓝牙 | 蓝牙Class2.1+EDR | |||
音频 | 扬声器(单声道)x1,麦克风x1,听筒x1 | |||
电源 | 主电源 | 3.7V3000mAh可充电锂电池,待机时间8小时以上(视具体环境而定)。 | ||
备用电源 | 150mAh备用电池 | |||
RTC电池 | 可维持设备时钟不丢失 | |||
使用环境 | 工作温度 | –10°C ~ +50°C | ||
储藏温度 | –20°C ~ +60°C | |||
湿度 | 5% ~ 95% (非冷凝) | |||
坠地抗震高度 | 工作温度范围内,能承受1.5米高度多次跌落到光滑水泥地面的冲击。 | |||
外部接口及附件 | 扩充卡槽 | Micro SD/TF (最大支持32G)x 1,SIM x 1 | ||
物理接口 | Mini USB x 1,3.5mm音频接口 x 1 | |||
充电座 | 可同时对两块电池进行充电 | |||
打印机 | 可连接所有支持蓝牙串口协议的打印机 | |||
其他附件 | 电源适配器、数据线 | |||
产品规范 | 工业防护等级 | IP65 | ||
产品认证 | CCC, CE, FCC | |||
电气安全规范 | 符合 UL60950,CSA C22.2 No.6050,EN60950/IEC950 | |||
激光安全规范 | IEC2级 /FDA Ⅱ级,符合IEC60825-/EN60825-1标准 | |||
进网许可证 | 符合信息产业部规定的电信设备进网许可证书标准 | |||
保修期 | 12个月(配件除外) | |||
功能介绍

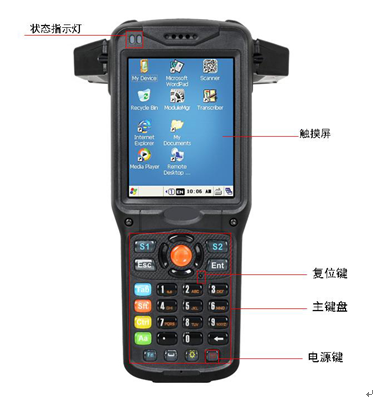

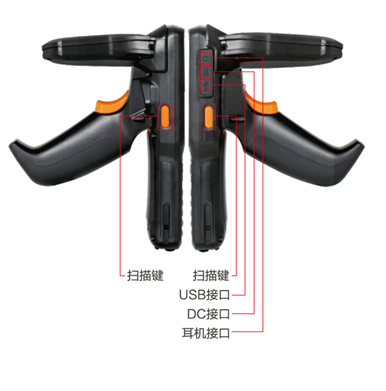

1.正面介绍2.侧面介绍

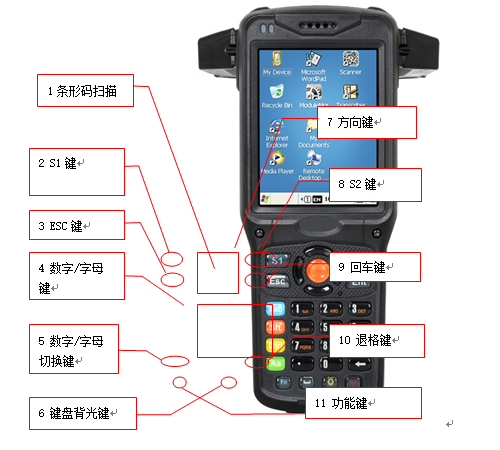

3.主键盘介绍
1)条形码扫描键:按下条形码扫描键可扫描条形码。
2)S1键:左软键。
3)ESC键:一般做取消、退出用途。
4)数字/字母键:跟据键盘当前输入模式可输入数字或字母。
5)字母/数字切换键:可切换键盘当前输入模式。
6)键盘背光键:可打开/关闭键盘背光。
7)方向键:按键上四个三角分别为左上右下四个方向。
8)S2键:右软键。
9)回车键:一般做确认、换行用途。
10)退格键:向前删除一个字符。
11)功能键:按下松开再按下其他键,系统会认为是一个组合键。
以下是可用组合键列表:
Fn + 0 | F10 | Fn + 5 | F5 | |
Fn + 1 | F1 | Fn + 6 | F6 | |
Fn + 2 | F2 | Fn + 7 | F7 | |
Fn + 3 | F3 | Fn + 8 | F8 | |
Fn + 4 | F4 | Fn + 9 | F9 |

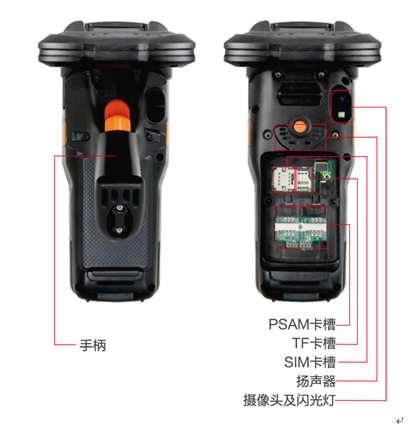

4.背面介绍
备注:
1. 说明如有更改请留意我们最新更新数据
2. 深圳中远达保留对上述条款的最终解释权
